GAIA Converterは、1993年にフランスで設立された、高信頼電源モジュールメーカーです。宇宙, 防衛, 航空分野向けに、DC/DCコンバータ, AC/DCコンバータ, フロントエンド, 統合モジュールを展開し、厳しい電源要求に応じたモジュール活用型の電源ソリューションを提供しています。EMI対策, サージ保護, Hold-Up, 突入電流制御, 入力バスコンディショナーを担うフロントエンドと、各種コンバータを組み合わせることで、入力電源まわりから負荷側までの構成検討を支援します。品質と長期供給を重視し、長期ライフサイクルを持つ高信頼システムに向けた製品提供と技術サポートを行っています。
・宇宙, 防衛, 航空分野で求められる高信頼電源設計の複雑化
・MIL規格, DO-160をはじめとする各種規格要求や環境条件を踏まえた電源設計の初期検討負荷
・EMI, サージ, スパイクによる入力電源まわりの不安定化
・突入電流, 瞬断, 電圧降下による機器動作への影響
・複数電圧, 多出力, PoL電源を含む電源系統の設計負荷
・個別部品の組み合わせによる設計工数, 評価工数, 実装スペースの増加
・短納期で高信頼電源を立ち上げたい設計初期段階の課題
・用途, 仕様, 規格に応じた最適な電源モジュール選定の難しさ
・宇宙, 防衛, 航空分野における高信頼電源モジュールの採用実績
・低軌道衛星, LEO, HAPS向け電源での活用
・戦闘機, 任務機, 装甲車両, 地上システム, 艦艇, 潜水艦, 軍用ヘリ, 無人機, 誘導兵器向け電源での活用
・旅客機, ビジネスジェット, 民間ヘリコプター, eVTOL, AAM, 航空支援システム向け電源での活用
・MIL-STD-704, MIL-STD-1275, MIL-STD-461, DO-160など、各種規格要求を意識した電源設計
・EMI, サージ, スパイク, Hold-Up, 突入電流, 入力電源の安定化など、入力電源まわりの要求に向けた製品ラインアップ
・広温度範囲, 過酷環境, 長期ライフサイクルを見据えた高信頼電源モジュール
・入力電源からEMI対策, トランジェント保護, Hold-Up, DC/DC変換の組み合わせ
・出力構成：+24V, -24V, +5V
・対応規格：MIL-STD-704, MIL-STD-1275, MIL-STD-461, DO-160, ABD0100
・絶縁型DC/DCコンバータと非絶縁型PoLコンバータのラインアップ
・防衛, 航空, ニュースペース（低軌道衛星, LEO, HAPS）の電源系統に向けた高信頼電源モジュール
・4W-500Wクラスまでの幅広い出力電力レンジ
・複数の入力電圧範囲, 単出力, 2出力, 3出力を含む出力構成
・機器内の主電源, 補助電源, 負荷側電源への適用

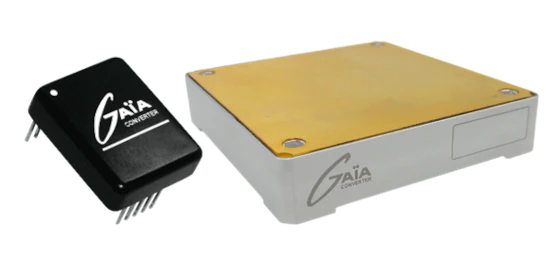

・入力側と出力側の絶縁が必要な高信頼電源向けDC/DCコンバータ
・厳しい電源環境に向けた堅牢なCOTSモジュール
・入力, 出力間のガルバニック絶縁による安全性, 信号品質, ノイズ耐性の確保
・広い入力電圧範囲, 高電力密度, 長期供給を見据えた製品ラインアップ
・主電源, 補助電源, 多出力電源系統への適用
| シリーズ名 | 適応市場 | 出力電力 | 入力電圧 | 出力電圧 |
|---|---|---|---|---|
| MGDM-04 | 防衛 | 4W | (C) : 4.5 - 5.5 Vdc (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 5 & +/- 15 Vdc |
| MGDI-04 | 産業 | 4W | (C) : 4.5 - 5.5 Vdc (H) : 9 - 36 Vdc (I) : 18 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 6 Vdc, 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 5 & +/- 15 Vdc |
| MGDDI-06 | 産業 | 6W | (R) : 12 - 160 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGDD-06 | 防衛 | 6W | 12-160 Vdc | [C] 2 x 5 Vdc, [E] 2 x 12 Vdc, [F] 2 x 15 Vdc, [I] 2 x 24 Vdc, |
| MGDD-08 | 防衛 | 8W | (E) : 4.5 - 33 Vdc (N) : 9 - 60 Vdc |
[D] 2 x 3.3 Vdc, 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGDM-10 | 防衛 | 10W | (C) : 4.5 - 5.5 Vdc (D) : 4.7 - 16 Vdc (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc, +/- 24 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDI-10 | 産業 | 10W | (C) : 4.5 - 5.5 Vdc (D) : 4.7 - 16 Vdc (H) : 9 - 36 Vdc (I) : 18 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 3.3 & +/- 12 Vdc, 3.3 & +/- 15 Vdc 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDM-18 | 防衛 | 18W | (C) : 4.5 - 5.5 Vdc (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDI-18 | 産業 | 18W | (D) : 4.7 - 16 Vdc (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDM-20 | 防衛 | 20W | (C) : 4.5 - 5.5 Vdc (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 3.3 & +/- 12 Vdc, 3.3 & +/- 15 Vdc 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDD-20 | 防衛 | 20W | (R) : 12 - 160 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGDD-21 | 防衛 | 20W | (E) : 4.5 - 33 Vdc (N) : 9 - 60 Vdc |
[D] 2 x 3.3 Vdc, 5 & 12 Vdc, 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGDI-20 | 産業 | 20W | (C) : 4.5 - 5.5 Vdc (D) : 4.7 - 16 Vdc (H) : 9 - 36 Vdc (I) : 18 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 3.3 & +/- 12 Vdc, 3.3 & +/- 15 Vdc 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDDI-20 | 産業 | 20W | (R) : 12 - 160 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGRI-20 | 産業 | 20W | (R) : 12-140 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc |
| MGDM-25 | 防衛 | 25W | (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc (O) : 16 - 75 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 5 & +/- 11.5 Vdc, 5 & +/- 14.6 Vdc |
| MGDM-26 | 防衛 | 25W | (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDI-25 | 産業 | 25W | (H) : 9 - 36 Vdc (K) : 45 - 100 Vdc (O) : 18 - 75 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc [T] 3.3 & +/- 12 Vdc, 3.3 & +/- 15 Vdc 3.3 & 5 Vdc, 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDI-26 | 産業 | 25W | (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| CGDM-30 | 防衛 | 30W | (H) : 9 - 36 Vdc (J) : 16 - 40 Vdc |
構成に使用できる値 : +/- 12 Vdc 12 Vdc +/- 15 Vdc 15 Vdc 3.3 Vdc +/- 5 Vdc 5 Vdc |
| CGDI-30 | 産業 | 30W | (D) : 4.7 - 16 Vdc (H) : 9 - 36 Vdc (I) : 18 - 36 Vdc (J) : 16 - 40 Vdc (Q) : 36 - 140 Vdc |
構成に使用できる値 : +/- 12 Vdc 12 Vdc +/- 15 Vdc 15 Vdc 3.3 Vdc +/- 5 Vdc 5 Vdc |
| MGDM-35 | 防衛 | 35W | (H) : 9 - 36 Vdc (O) : 16 - 75 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 3.3 & +/- 12 Vdc, 3.3 & +/- 15 Vdc 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDI-35 | 産業 | 35W | (H) : 9 - 36 Vdc (O) : 18 - 75 Vdc (Q) : 36 - 140 Vdc |
[B] +/- 5 Vdc, +/- 12 Vdc, +/- 15 Vdc [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc [T] 3.3 & +/- 12 Vdc, 3.3 & +/- 15 Vdc, 5 & +/- 12 Vdc, 5 & +/- 15 Vdc |
| MGDD-40 | 防衛 | 40W | (E) : 4.5 - 33 Vdc (N) : 9 - 60 Vdc |
[D] 2 x 3.3 Vdc, 5 & 12 Vdc, 2 x 5 Vdc 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGRI-40 | 産業 | 40W | (R) : 12-140 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc |
| MGDD-60 | 防衛 | 60W | (R) : 12 - 160 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGDI-60 | 産業 | 60W | (G) : 14 - 55 Vdc (Q) : 36 - 140 Vdc |
[S] 26 Vdc, 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDDI-60 | 産業 | 60W | (R) : 12 - 160 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGDM-75 | 防衛 | 75W | (H) : 9 - 45 Vdc (O) : 16 - 80 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDM-75S | 防衛 | 75W | (S) : 155 - 480 Vdc | [S] 26 Vdc, 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDI-75 | 産業 | 75W | (H) : 9 - 36 Vdc (O) : 18 - 75 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDD-80 | 防衛 | 80W | (N) : 9 - 60 Vdc | [D] 2 x 3.3 Vdc, 5 & 12 Vdc, 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc, 2 x 24 Vdc |
| MGRI-80 | 産業 | 80W | (R) : 12-140 Vdc | [D] 2 x 5 Vdc, 2 x 12 Vdc, 2 x 15 Vdc |
| MGDM-100 | 防衛 | 80W | (M) : 10.7 - 100 Vdc (Q) : 36 - 140 Vdc |
[S] 26 Vdc, 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDI-100 | 産業 | 100W | (G) : 14 - 55 Vdc (Q) : 36 - 140 Vdc |
[S] 26 Vdc, 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDI-124 | 産業 | 120W | (H) : 9 - 36 Vdc | [S] 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc |
| MGDM-150 | 防衛 | 150W | (H) : 9 - 45 Vdc (O) : 16 - 80 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDM-155S | 防衛 | 150W | (S) : 155 - 480 Vdc | [S] 26 Vdc, 5 Vdc, 12 Vdc, 15 Vdc |
| MGDM-155 | 防衛 | 150W | (H) : 9 - 45 Vdc (O) : 16 - 80 Vdc |
[S] 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDM-150T | 防衛 | 150W | (T) : 120 - 480 Vdc | [S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDM-160S | 防衛 | 150W | (S) : 180 - 440 Vdc | [S] 26 Vdc |
| MGDM-160 | 防衛 | 160W | (H) : 9 - 45 Vdc | [S] 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDI-164 | 産業 | 160W | (H) : 9 - 36 Vdc | [S] 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc |
| MGDM-200 | 防衛 | 200W | (H) : 9 - 45 Vdc (O) : 16 - 80 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc |
| MGDM-205 | 防衛 | 200W | (H) : 9 - 45 Vdc | [S] 5 Vdc, 12 Vdc |
| MGDM-201 | 防衛 | 200W | (H) : 9 - 45 Vdc (O) : 16 - 80 Vdc |
[S] 3.3 Vdc, 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc |
| MGDI-204 | 産業 | 200W | (H) : 9 - 36 Vdc | [S] 5 Vdc, 12 Vdc |
| MGDM-250 | 防衛 | 250W | (H) : 9 - 36 Vdc | [S] 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc |
| MGDI-254 | 産業 | 250W | (H) : 9 - 36 Vdc | [S] 5 Vdc, 12 Vdc, 15 Vdc, 24 Vdc |
| MGDM-500 | 防衛 | 500W | (H) : 9 - 36 Vdc | [S] 12 Vdc, 15 Vdc, 24 Vdc, 28 Vdc, 48 Vdc |
・絶縁を必要としない負荷側電源向けの非絶縁型PoLコンバータ
・機器内電源に向けた小型高効率電源モジュール
・デジタル回路, FPGA, MPU, 各種オンボード回路の負荷近傍に配置しやすい電源ラインアップ
・低電圧, 大電流, 高速負荷応答を重視したPoL電源
・シーケンス制御, 同期機能を含む複雑な電源アーキテクチャへの適用
・絶縁型DC/DCコンバータ後段の二次電源, 局所電源への適用
| モデル名 | 適応市場 | 出力電力 | 入力電圧 | 出力電圧 |
|---|---|---|---|---|
| MPGS-14A | 防衛 | 260W | (E) : 4.75 - 36 Vdc | [S] adj. 1.2 to 24 Vdc |

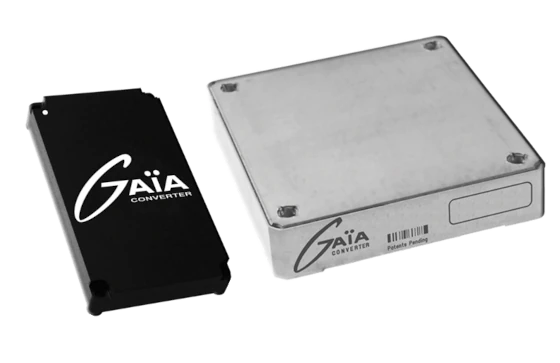

・AC入力から安定化DC出力を得る高信頼AC/DC PFCモジュール
・航空, 防衛分野のAC入力バス, 可変周波数入力に向けたフロントエンド電源
・Power Factor Correctionによる入力電流の最適化と高調波歪みの低減
・ソフトスタート, アクティブ電流制限, 短絡保護, インヒビット機能を備えた電源ラインアップ
・PoLコンバータ, 絶縁型DC/DCコンバータと組み合わせた集中型電源アーキテクチャへの適用
・35W, 50W, 150W, 350Wクラスの出力電力ラインアップ
| モデル名 | 適応市場 | 出力電力 | 入力電圧 | 入力周波数 | 出力電圧 |
|---|---|---|---|---|---|
| HGMM-35 | 防衛 | 35W | (W) : 95 - 140 Vac | (W) : 360 - 800 Hz | [D] 2 x 17 Vdc |
| HGMM-50 | 防衛 | 50W | (W) : 95 - 140 Vac | (W) : 360 - 800 Hz | [D] 2 x 17 Vdc |
| HGMM-150 | 防衛 | 150W | (W) : 95 - 140 Vac | (W) : 360 - 800 Hz | [D] 375 Vdc |
| HGMM-350 | 防衛 | 350W | (W) : 95 - 140 Vac (X) : 95 - 140 Vac (Y) : 85 - 265 Vac |
(W) : 360 - 800 Hz (X) : 47 - 440 Hz (Y) : 45 / 65 Hz |
[D] 375 (420 for Y Input) Vdc |

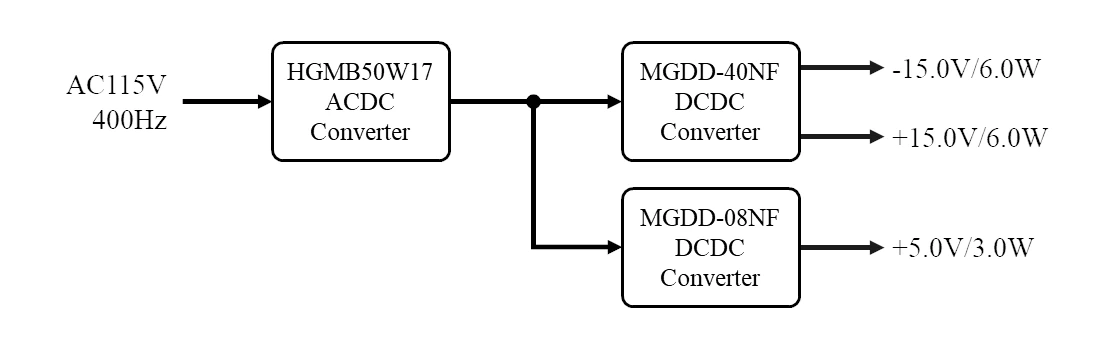

・AC入力からAC/DC変換, DC/DC変換の組み合わせ
・出力構成：+15V, -15V, +5V
・対応規格：MIL-STD-461, MIL-STD-704, DO-160, ABD0100

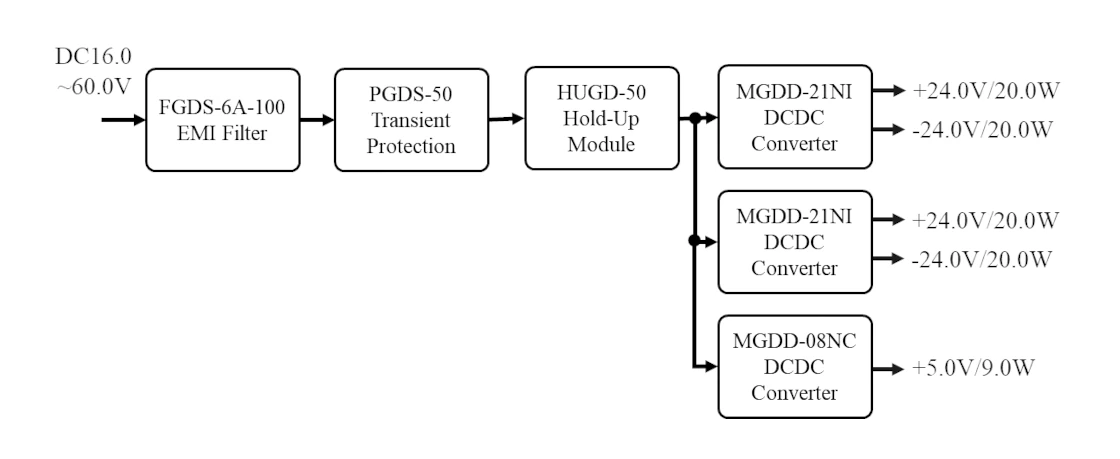

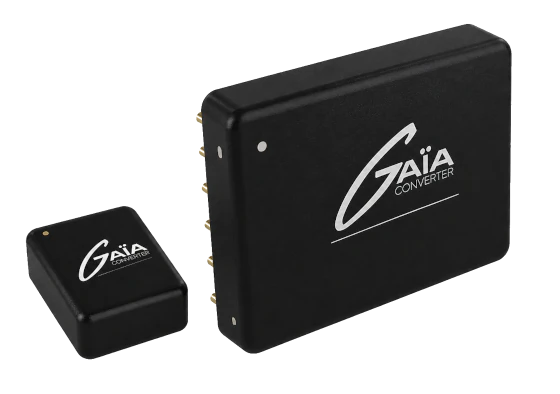

・DC/DCコンバータ前段に配置する入力電源まわりのフロントエンドラインアップ
・EMIフィルタ, Hold-Upモジュール, 入力バスコンディショナーによる入力保護, 保持, 安定化
・EMI, サージ, スパイク, 突入電流, 瞬断, 電圧降下など、入力電源まわりの課題への適用
・MIL規格, DO-160など、各種規格要求を意識した電源入力部の設計支援
・DC/DCコンバータやAC/DCコンバータと組み合わせた高信頼電源アーキテクチャへの適用
・防衛, 航空分野で求められるMIL-STD-461などのEMI要求を意識した電源入力部のノイズ対策
・入力電源ラインに重畳する差動モードノイズ, コモンモードノイズの低減
・2A, 6A, 10A, 12A, 20A, 35A の電流ラインアップ
・DC/DCコンバータ, 入力バスコンディショナー, Hold-Upモジュールと組み合わせたフロントエンド構成
| シリーズ名 | 適応市場 | 入力電圧 | 出力電流 |
|---|---|---|---|
| FGDS-2A-50V | 防衛 | 9 - 50 Vdc | 2 A |
| FGDS-6A-100V | 防衛 | 4.5 - 100 Vdc | 6 A |
| FGDS-10A-50V | 防衛 | 9 - 50 Vdc | 10A |
| FGDS-12A-100V | 防衛 | 4.5 - 100 Vdc | 12 A |
| FGDS-20A-50V | 防衛 | 9 - 50 Vdc | 20 A |
| FGDS-35A-50V | 防衛 | 9 - 50 Vdc | 35A |
・瞬断, 電圧降下時の出力保持対策
・MIL-STD-704, DO-160などの電源瞬断要求を意識した入力電源まわりの保持機能
・外部キャパシタ制御による必要保持時間の確保
・50W, 300Wクラスの電力ラインアップ
・DC/DCコンバータ, EMIフィルタ, 入力バスコンディショナーと組み合わせたフロントエンド構成
・入力電源ラインの保護, 制御, 安定化
・逆接続保護, サージリミット, 低電圧リミット, 突入電流制御, ON/OFF制御などの入力保護機能
・MIL-STD-704, MIL-STD-1275, DO-160などの入力電源要求を意識した電源入力部の設計支援
・50W, 75W, 100W, 300Wクラスの電力ラインアップ
・DC/DCコンバータ, EMIフィルタ, Hold-Upモジュールと組み合わせたフロントエンド構成
| モデル名 | 適応市場 | 出力電力 | 入力電圧 | 出力電圧 | EMIフィルター |
|---|---|---|---|---|---|
| FLHGI-90 | 産業 | 90W | (R) : 12 - 140 Vdc | [S] 12 - 140 Vdc | EN 55121, EN-55022 |
| LGDS-100 | 防衛 | 100W | (P) : 9 - 42 Vdc | [S] 9 - 42 Vdc | 標準フィルター |
| LGDS-300 | 防衛 | 300W | (O) : 9 - 42 Vdc | [S] 9 - 42 Vdc | 標準フィルター |
| LGDS-600 | 防衛 | 600W | (O) : 9 - 36 Vdc (P) : 9 - 36 Vdc |
[S] 38 +/- 1 Vdc | 標準フィルター |
| LGDSI-50 | 産業 | 50W | (J) : 10 - 36 Vdc (Q) : 36 - 154 Vdc |
[S] 40 max Vdc | EN-55022 |
| LGDSI-75 | 産業 | 75W | (Q) : 43 - 154 Vdc | [S] 40 max Vdc | EN-55022 |
| LHUG-150 | 防衛 | 150W | (M) : 11- 80 Vdc | [S] 78 max Vdc | MIL-STD-461 |
| PGDS-50 | 防衛 | 50W | (N) : 17 - 37 Vdc (O) : 12 - 37 Vdc |
[S] 9 - 36 Vdc | 標準フィルター |

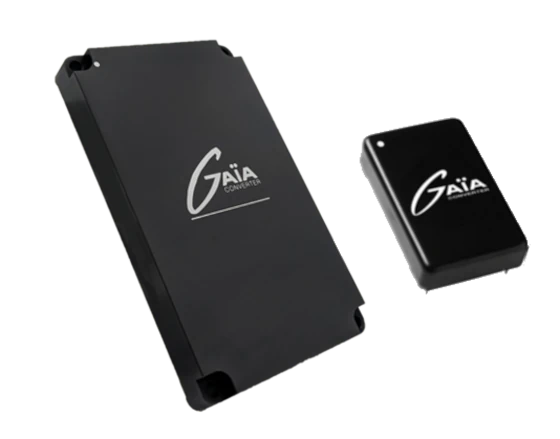

・入力段の保護, 制御, 保持機能を集約した統合フロントエンドと、DC/DC出力まで一体化した統合電源モジュールのラインアップ
・EMI対策, 逆接続保護, サージリミット, 突入電流制御, Hold-Upなどを集約
・MIL-STD-704, MIL-STD-1275, MIL-STD-461, DO-160, ABD0100などへの対応を意識した設計
・入力段部品の集約, 実装スペース削減, 電源アーキテクチャの簡素化に貢献

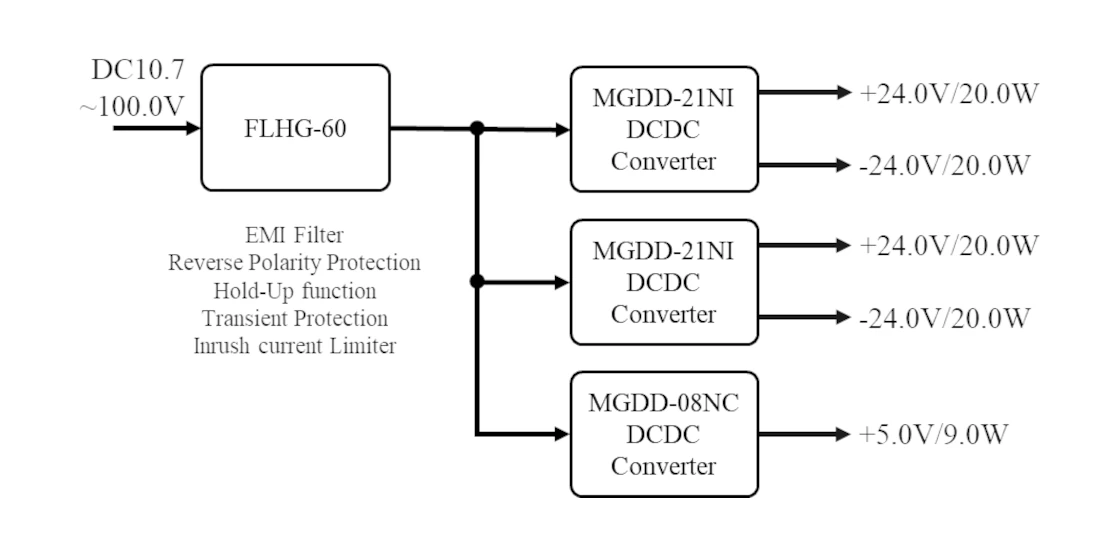

・FLHG-60シリーズは、DC/DCコンバータ前段に必要なEMIフィルタ, スパイク対策, サージリミット, 逆接続保護, ソフトスタート, Hold-Upを1モジュールに集約した60Wクラスの統合フロントエンド
・DC/DCコンバータ前段に必要な入力段機能を集約し、電源アーキテクチャの簡素化に貢献
・MIL-STD-461, DO-160, MIL-STD-704, MIL-STD-1275, ABD0100などへの対応を意識した入力電源設計
| 入力 | 出力電圧 | 主な内蔵機能 | 主な規格 |
|---|---|---|---|
| 10.7Vdc-100Vdc | 80Vdc | EMIフィルタ スパイク対策, サージリミット 逆接続保護 ソフトスタート Hold-Up 低電圧ロックアウト |
MIL-STD-461 DO-160 MIL-STD-704 MIL-STD-1275 ABD0100 |
・FLHG-60による入力保護, EMI対策, Hold-Up機能の集約とDC/DC変換の組み合わせ
・出力構成：+24V, -24V, +5V
・対応規格：MIL-STD-704, MIL-STD-1275, MIL-STD-461, DO-160, ABD0100

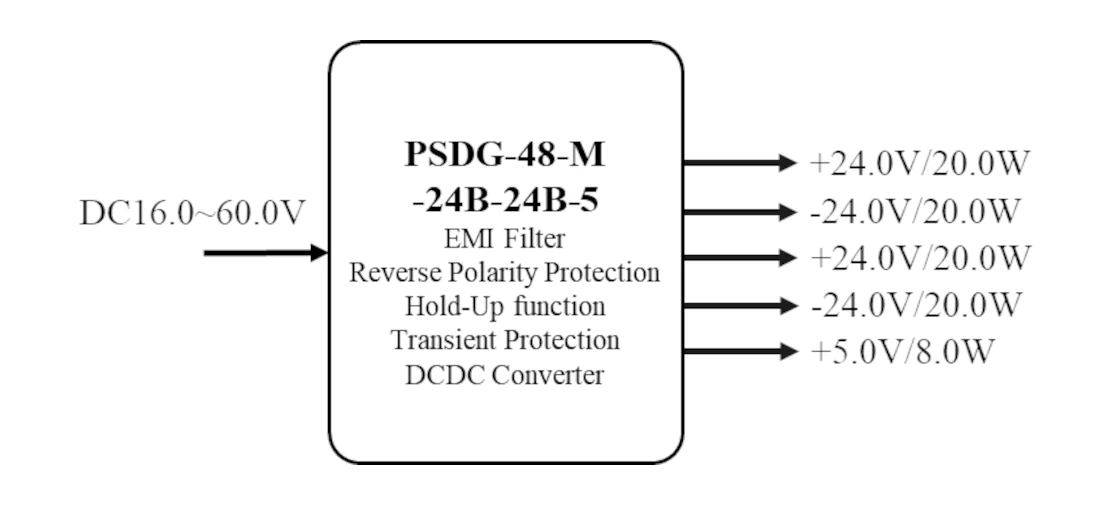

・PSDG-48シリーズは、EMIフィルタ, スパイク対策, サージリミット, 逆接続保護, 突入電流制御, Hold-Upを集約し、絶縁型DC/DC出力まで一体化した48Wクラスの統合電源モジュール
・入力段機能と最大3出力のDC/DC電源機能を1モジュールに集約し、電源アーキテクチャの簡素化に貢献
・MIL-STD-461, DO-160, MIL-STD-704, MIL-STD-1275, ABD0100などへの対応を意識した入力電源設計
| 入力 | 出力構成 | 出力電圧 | 主な内蔵機能 | 主な規格 |
|---|---|---|---|---|
| 16Vdc-60Vdc 10.7Vdc-100Vdc過渡入力 |
最大3出力 20W + 20W + 8W |
3.3Vdc, 5Vdc, 12Vdc, 15Vdc, 24Vdc 最大96Vdc | EMIフィルタ スパイク対策, サージリミット 逆接続保護 ソフトスタート Hold-Up 出力電圧トリム 1500Vdcガルバニック絶縁 |
MIL-STD-461 DO-160 MIL-STD-704 MIL-STD-1275 ABD0100 |
・PSDG-48によるフロントエンド機能とDC/DC変換の一体化
・出力構成：+24V, -24V, +5V
・対応規格：MIL-STD-704, MIL-STD-1275, MIL-STD-461, DO-160, ABD0100

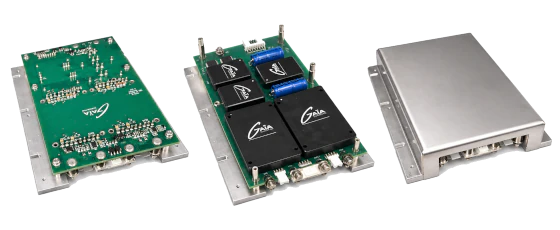

・DC入力から複数のDC出力を構成できるミリタリーグレードCOTS電源
・GRD-12シリーズは120W, 最大7出力の電源構成
・GRD-40シリーズは400W, 最大2出力の電源構成
・EMIフィルタ, 逆接続保護, 突入電流リミッタ, サージ保護を統合した入力保護構成
・MIL-STD-1275, MIL-STD-704, MIL-STD-461など、主要MIL規格を意識した電源設計
・高要求システムへの組み込みやすさ, 堅牢性, 柔軟性を重視した電源ラインアップ
| シリーズ | 入力 | 出力例 | 出力数 | 出力電力 |
|---|---|---|---|---|
| GRD-12シリーズ | 10Vdc-45Vdc | 3.3Vdc, 5Vdc, 12Vdc, 15Vdc, 24Vdc, 28Vdc, 48Vdcなど | 最大7出力 | 最大120W |
| GRD-40シリーズ | 10Vdc-45Vdc | 3.3Vdc, 5Vdc, 12Vdc, 15Vdc, 24Vdc, 28Vdc, 48Vdcなど | 最大2出力 | 最大400W |

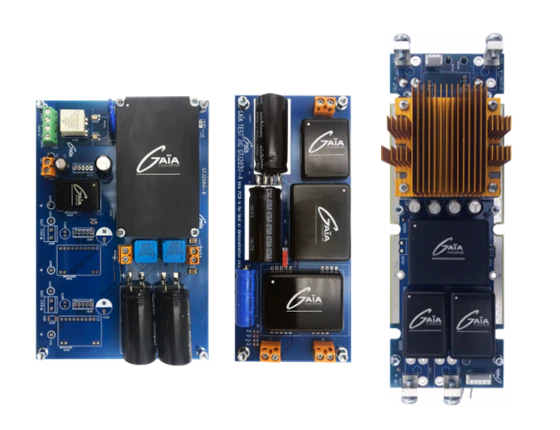

・GAIA製品の評価を容易にするGTJシリーズ評価ボード
・DC/DCコンバータ, AC/DCコンバータ, フロントエンドモジュールを組み合わせた電源アーキテクチャの評価
・MIL-STD-704, MIL-STD-1275, MIL-STD-461, DO-160などを意識した評価構成
・回路図, レイアウト, BOM, 実装手順を含むサービスマニュアルによる評価支援
| モデル名 | 評価対象 | 構成概要 | 入力 | 出力 | 評価対象規格 |
|---|---|---|---|---|---|
| GTJ2020 | 8W, 20Wクラス DC/DC電源 | DC/DCコンバータ 入力バスコンディショナー EMIフィルタ |
9Vdc-60Vdc 100Vdc過渡入力 |
8W, 2出力 20W, 2出力 |
MIL-STD-1275 MIL-STD-704 MIL-STD-461 |
| GTJ2030 | 40W, 80Wクラス DC/DC電源 |
DC/DCコンバータ 入力バスコンディショナー EMIフィルタ |
9Vdc-60Vdc 100Vdc過渡入力 |
40W 80W | MIL-STD-1275 MIL-STD-704 MIL-STD-461 |
| GTJ2040 | 160Wクラス DC/DC電源 |
1/4ブリック系DC/DCコンバータ EMIフィルタ サージリミッタ Hold-Upモジュール |
9Vdc-42Vdc 100Vdc過渡入力 |
160W | MIL-STD-461 MIL-STD-704 MIL-STD-1275 DO-160 |
| GTJ2050 | 500Wクラス DC/DC電源 |
DC/DCコンバータ EMIフィルタ 入力バスコンディショナー |
9Vdc-36Vdc 100Vdc過渡入力 |
500W | MIL-STD-461 DO-160 |
| GTJ2060 | AC/DC電源 | AC/DCコンバータ PoLコンバータ |
115Vac 400Hz |
50W 最大3出力 |
MIL-STD-704 DO-160 ABD0100 MIL-STD-461 |
