Exxelia エクセリア

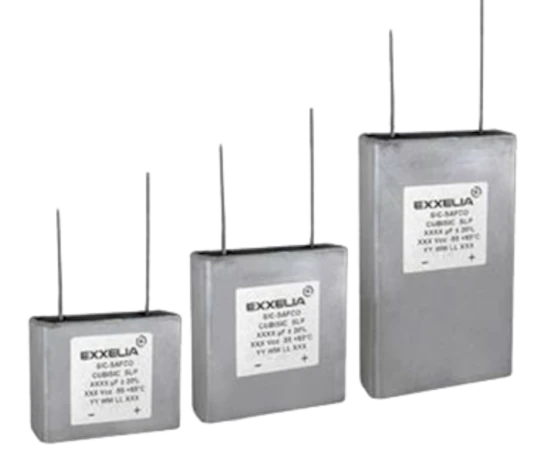

・適用市場：航空, 防衛
・薄型フォームファクタ採用, 容量密度を重視した筐体設計への適用
・耐高振動設計, 高高度環境下での安定動作
・-55℃～+125℃の広温度範囲に対応
・代表仕様例
▼ CUBISICシリーズ
100µF～33,000µF, 10V～450V, -55℃～+105℃, 8,000h@105℃
▼ CUBISIC HTLPシリーズ
140µF～60,000µF, 7.5V～350V, -55℃～+125℃, 5,000h@125℃

・適用市場：航空, 防衛
・長寿命設計, 低ESR特性, 高リプル電流への適合
・広温度レンジ, -55℃～+105℃対応
・防衛用電源および航空機搭載電源の平滑, エネルギー蓄積
・代表仕様例
▼ SNAPSIC 105シリーズ
22µF～68,000µF, 16V～500V, -55℃～+105℃, 8,000h@105℃
▼ SNAPSIC HVシリーズ
47µF～2,200µF, 160V～500V, -55℃～+105℃, 8,000h@105℃

・適用市場：航空, 防衛
・大容量対応および高エネルギー処理時の安定動作
・低ESR設計による高リプル電流への適合
・広温度レンジ, -55℃～+125℃対応
・代表仕様例
▼ FELSIC 125 FRSシリーズ
220µF～150,000µF, 16V～350V, -55℃～+125℃, 3,500h@125℃
▼ FELSIC HVシリーズ
330µF～220,000µF, 200V～500V, -55℃～+125℃, 3,500h@125℃

・適用市場：航空, 防衛
・-55℃～+150℃の高温環境に対応
・高振動環境下での安定動作, 機上搭載における信頼性向上
・幅広い容量帯域, 平滑および蓄積用途への適合
・代表仕様例
▼ PRORELSIC 125シリーズ
1µF～25,000µF, 10V～450V, -55℃～+125℃, 5,000h@125℃
▼ PRORELSIC 145シリーズ
6.8µF～25,000µF, 16V～450V, -55℃～+145℃, 2,000h@145℃
▼ VACSIC 150シリーズ
6.8µF～3,300µF, 16V～450V, -55℃～+150℃, 1,500h@150℃

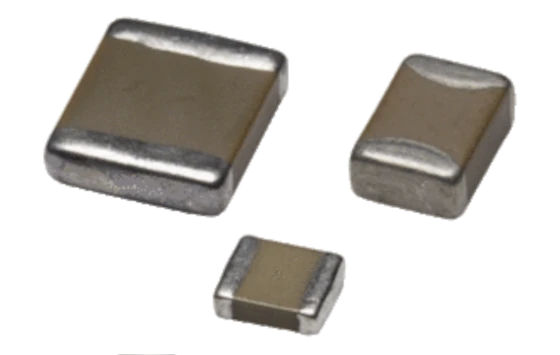

・適用市場：宇宙, 航空, 防衛
・NP0, X7R誘電体を中心とした高信頼性設計で宇宙用途での使用に対応
・SMD構成および小型サイズのラインアップを展開
・デカップリング, フィルタリング, 精密回路用途に適した特性
・仕様例
▼ 30 S4シリーズ
470pF～820nF, 40V～100V, -55℃～+125℃
▼ CKシリーズ（ラジアル）
10pF～1µF, 25V～250V, -55℃～+125℃

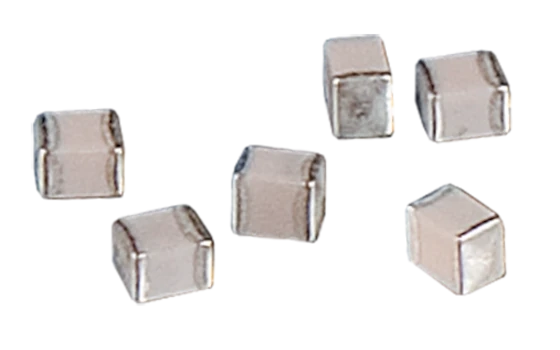

・適用市場：防衛
・高Q, 低ESR特性, RFおよびマイクロ波帯域への最適化
・+175℃までの高温動作に対応
・レーダー, 通信機, フィルタ, 共振回路に適した特性
・仕様例
▼ CHシリーズ
0.1pF～1,000pF, 50V～1,500V, -55℃～+175℃
▼ SHシリーズ
0.2pF～1,000pF, 25V～1,500V, -55℃～+125℃

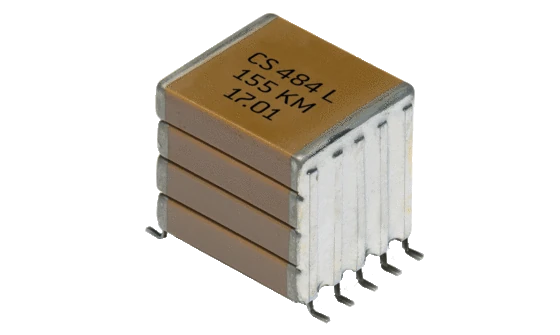

・適用市場：宇宙, 航空, 防衛
・高耐圧設計により優れた充放電耐性と電圧安定性を確保
・SMDおよびリード形状を用意し, 高信頼性電源回路での使用に対応
・電源ユニット, 電圧倍増回路, 衝撃電圧環境での使用に対応
・仕様例
▼ Hシリーズ
2pF～390nF, 1,000V～10,000V, -55℃～+125℃
▼ CSシリーズ（スタック）
220pF～15µF, 最大10,000V, -55℃～+125℃
▼ TKDシリーズ（ラジアル）
10pF～39µF, 最大10,000V, -55℃～+125℃

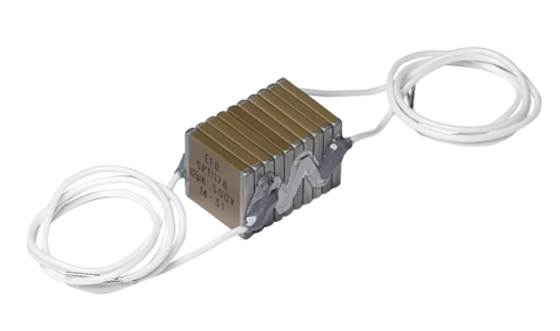

・適用市場：航空, 防衛
・+215℃までの高温動作に対応
・スタックおよびDIL構成による高容量化と信頼性の確保
・機上高温部および過酷な環境下での安定動作
・仕様例
▼ SCTシリーズ
47pF～390pF, 50V～500V, -55℃～+215℃
▼ Rシリーズ（ラジアル）
47nF～27µF, 50V～500V, -55℃～+125℃

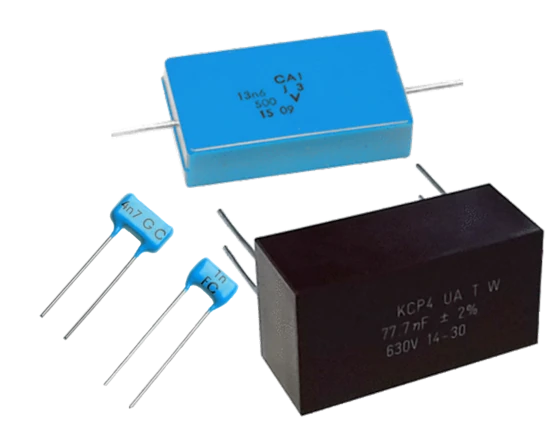

・適用市場：宇宙, 航空, 防衛
・優れた温度安定性および経時変化の抑制
・高Q, 低ESR特性によるマイクロ波回路での低損失化
・ESCC, MIL規格に準拠した長期供給シリーズを展開
・代表仕様例
▼ CAシリーズ
4.7pF～15nF, 63V～500V, -55℃～+125℃
▼ CM04シリーズ
100pF～390pF, 100V～500V, -55℃～+125℃（一部+150℃）

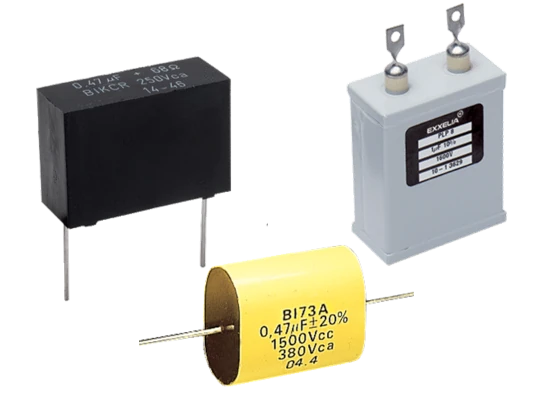

・適用市場：宇宙, 航空, 防衛
・数kVから数十kVに至る高耐圧ラインアップの提供
・スナバ, パルス, 倍電圧回路に適した特性
・低誘電吸収特性および放電時における挙動安定性
・代表仕様例
▼ 730Gシリーズ
10nF～2.5µF, 850V～3kV DC, -55℃～+70℃
▼ BI73シリーズ
1nF～2.2µF, 1,000V～2,200V DC, -25℃～+85℃

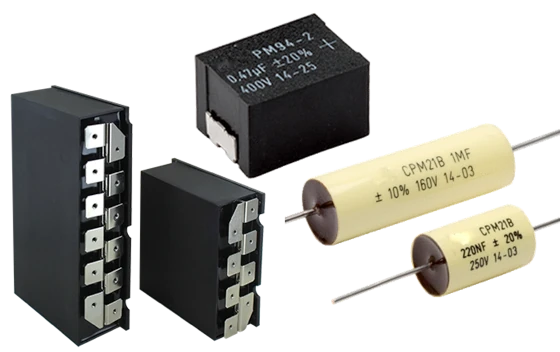

・適用市場：宇宙, 航空, 防衛
・µFオーダーの容量帯域, 平滑およびフィルタリングへの対応
・低ESR, 低損失特性による広帯域での損失低減
・SMDおよびリード形状の実装オプション
・代表仕様例
▼ 820Pシリーズ
0.01µF～15µF, 50V～400V, -55℃～+125℃
▼ 73X（730P, 731P）シリーズ
22nF～10µF, 160V～630V, -55℃～+105℃

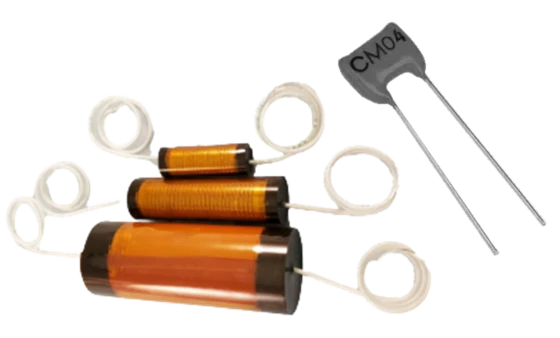

・適用市場：航空, 防衛
・動作温度上限+200℃の高温対応ラインアップ
・ポリイミドフィルムおよび銀マイカによる対応温度域の拡張
・高温環境下における容量変化の抑制と低損失性能の確保
・代表仕様例
▼ 880Pシリーズ
1nF～10µF, 50V～400V, -55℃～+150℃
▼ CM04シリーズ
100pF～390pF, 100V～500V, -55℃～+125℃（一部+150℃）
▼ 253Pシリーズ
22nF～1.0µF, 250V～800V, -55℃～+200℃

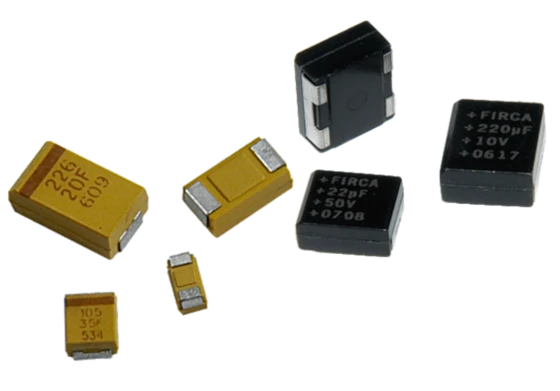

・適用市場：宇宙, 航空, 防衛
・低ESRと高リップル許容の両立により, 電源, 平滑, デカップリング用途に適した特性
・SMD形状による小型化と高信頼性の両立
・宇宙, 航空, 防衛機器への適用
・代表仕様例
▼ CTC21, CTC21E シリーズ
5.6µF～680µF, 6.3V～100V, -55℃～+125℃
▼ CTC42, CTC42E シリーズ
12µF～1500µF, 6.3V～80V, -55℃～+125℃

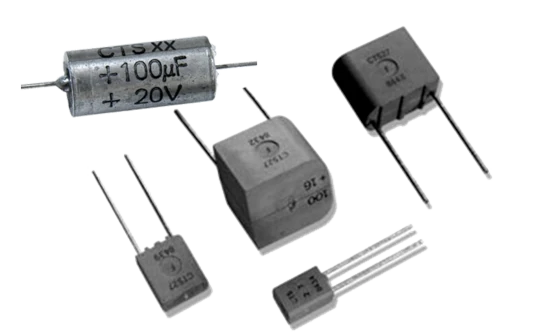

・適用市場：宇宙, 航空, 防衛
・アキシャルおよびラジアルリード形状による高信頼性実装の確保
・高高度環境での電源, フィルタ用途に適した特性
・MIL規格準拠ラインアップ（アキシャル形状）の展開
・代表仕様例
▼ CTS21, CTS21E シリーズ（軸）
5.6µF～1000µF, 6.3V～63V, -55℃～+125℃
▼ CTS27 シリーズ（ラジアル）
0.1µF～330µF, 6.3V～50V, -55℃～+125℃

・適用市場：宇宙, 航空, 防衛
・導電性ポリマー採用による超低ESR特性と, 高リップル電流条件での使用への対応
・自己修復作用に基づく安全な故障モードの実現
・SMD専用設計により, 電源の小型化および高効率化に貢献
・代表仕様例
▼ CTP21 シリーズ
47µF～560µF, 16V～75V, -55℃～+105℃
・派生ラインアップ：CTP42, SMT47

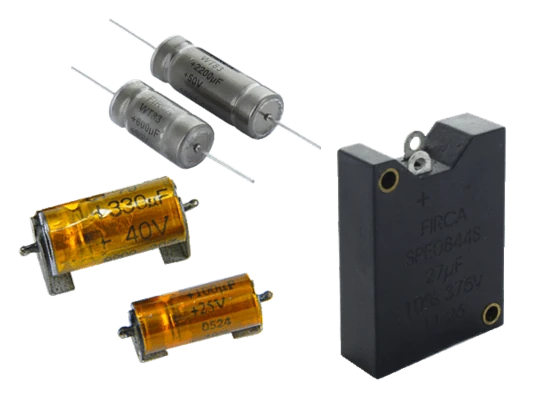

・適用市場：宇宙, 航空, 防衛
・高エネルギー密度, 高耐圧, +200℃対応の高温対応ラインアップ
・銀ケース, タンタルケースなど筐体の最適化と, 宇宙, 航空, 防衛用途での使用への対応
・MIL-PRF-39006, DSCC, ESCC規格に基づくシリーズ展開
・代表仕様例
▼ CT79, CT79E HT200 シリーズ
1.7µF～2200µF, 6V～150V, -55℃～+200℃
▼ ST79 HT200 シリーズ
-55℃～+200℃

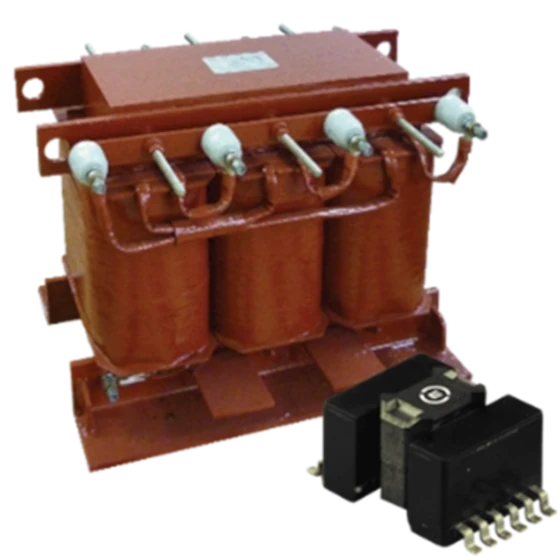

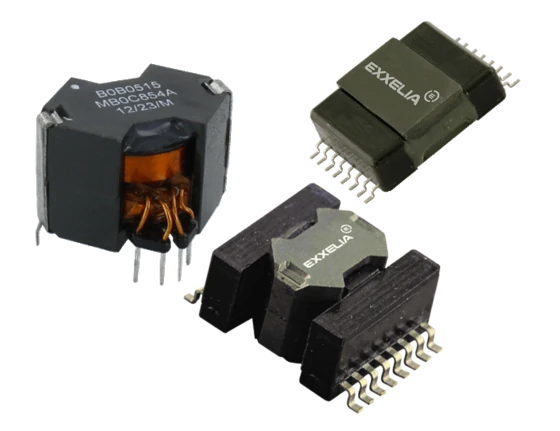

・適用市場：宇宙, 航空, 防衛
・高周波動作に適したコア選定および低漏れインダクタンスの実現
・小型化, 熱経路の最適化, 実装強度の確保
・ノイズ抑制性能と高効率の両立
・代表仕様例：
▼ SMPS トランス シリーズ
20kVA, 100kHz, 動作温度上限+155℃
▼ SMPS トランス シリーズ
440W, 25kHz, -40℃～+130℃

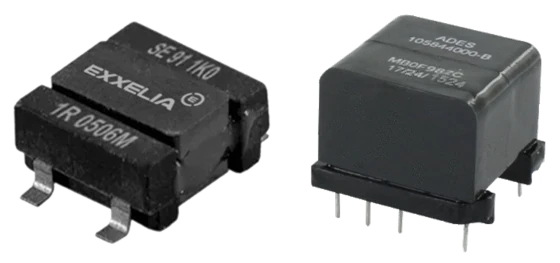

・適用市場：宇宙, 航空, 防衛
・高dv/dt条件下での動作と低寄生容量化
・巻線比精度の維持および波形忠実度の確保
・絶縁信頼性と小型実装の両立
・代表仕様例：
▼ GDTシリーズ
巻数比1:1, 500kHz, -55℃～+125℃
▼ GDTシリーズ
巻数比1:1.52, 500kHz, -55℃～+125℃

・適用市場：宇宙, 航空, 防衛
・インターフェースの絶縁, インピーダンス整合, 信号忠実度の確保
・コモンモードノイズの抑制によるノイズマージン向上とEMC対策への寄与
・実装形態：表面実装およびリード型を提供
・代表仕様例：
▼ DBITシリーズ（表面実装）
動作周波数 75kHz～1MHz, 動作温度 -55℃～+150℃
▼ DBITシリーズ（リード型）
動作周波数 75kHz～1MHz, 動作温度 -55℃～+150℃

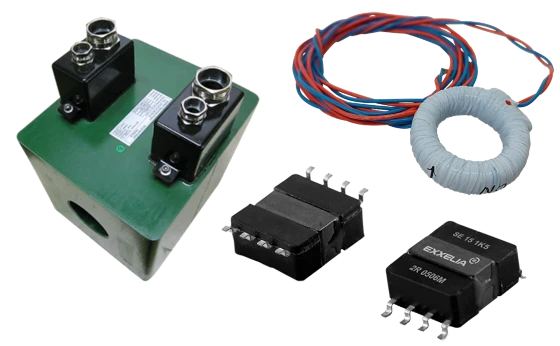

・適用市場：宇宙, 航空, 防衛
・電流および電圧検出の高精度化
・低位相誤差と広温度範囲での安定性
・代表仕様例：
▼ CTシリーズ
5.4ARMS測定, 100kHz～200kHz, 精度2%
▼ CTシリーズ
小型フォームファクタ, 低位相誤差, 高直線性

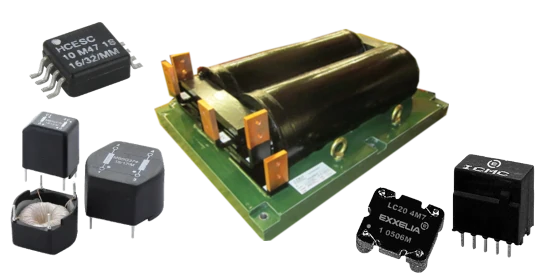

・適用市場：宇宙, 航空, 防衛
・広温度範囲および飽和耐性を重視した磁気設計
・実装形態：表面実装およびスルーホール
・代表仕様例
▼ CMCシリーズ（表面実装）
インダクタンス 15µH～4.7mH, 定格電流 2.5A～14A, 動作温度 -55℃～+125℃
▼ TCMシリーズ（スルーホール）
インダクタンス 0.7mH～47mH, 定格電流 0.3A～4A, 動作温度 -55℃～+125℃

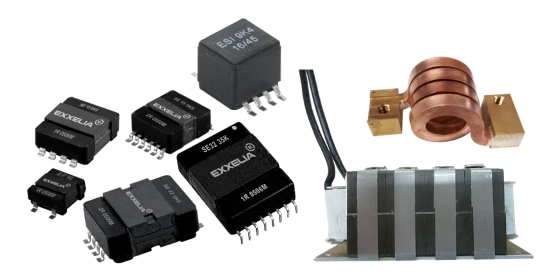

・適用市場：宇宙, 航空, 防衛
・低DCRおよび高飽和電流特性による電源損失の抑制
・シールドおよび非シールド構成による磁束漏洩と実装密度の最適化
・スイッチング電源およびアクチュエータ駆動への適合
・代表仕様例
▼ SESIシリーズ
インダクタンス 0.01µH～6800µH, 定格電流 0.2A～30A, 動作温度 -55℃～+150℃
▼ ESIシリーズ
インダクタンス 0.082µH～3000µH, 定格電流 0.18A～18A, 動作温度 -55℃～+125℃

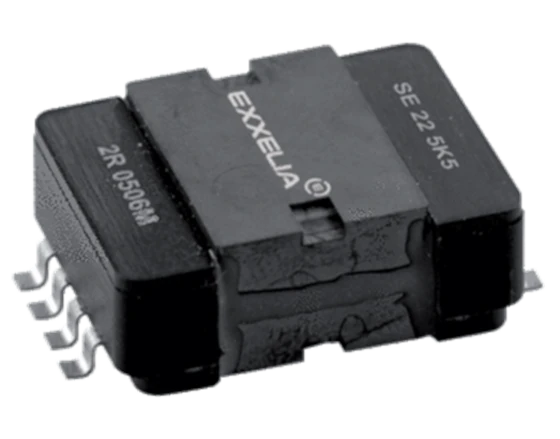

・適用市場：宇宙, 航空, 防衛
・差動ノイズの低減およびEMIマージンの確保
・巻線結合およびコア材の選定による帯域特性の最適化
・電源入力および信号ラインにおける差動成分の安定化
・代表仕様例
▼ DMC22シリーズ
インダクタンス 25µH, 定格電流 4A, 動作温度 -55℃～+125℃

・適用市場：防衛
・結合係数の最適化による電流バランス, 応答性, リップル低減の両立
・多相およびマルチレール電源における小型化・高効率化への寄与
・磁気干渉の抑制およびレイアウト自由度の確保
・代表仕様例：
▼ Interleaved Boost Converter（カスタム）
周波数 40kHz, インダクタンス 600µH, 定格電流 17A, 動作温度 -40℃～+115℃

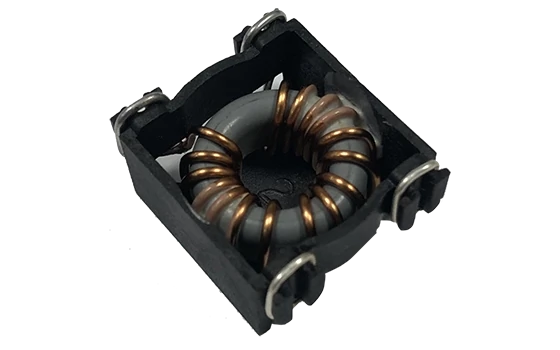

・適用市場：防衛
・力率補正段の高効率化, 銅損およびコア損失の最適化
・高飽和電流マージンおよび熱設計による連続運転安定性の確保
・単相および三相トポロジに適合したコア形状と巻線設計
・代表仕様例：
▼ カスタム例
インダクタンス 1mH, 定格電流 8Arms, 周波数 100Hz, 動作温度 +130℃
▼ カスタム例
インダクタンス 500µH, 定格電流 11A～17A, 周波数 65kHz

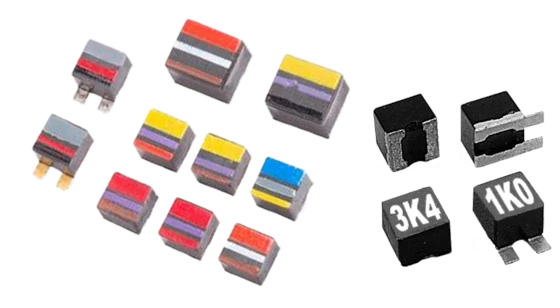

・適用市場：宇宙, 航空, 防衛
・高Q, 低損失特性による共振回路の最適化
・寄生成分の抑制および周波数帯域内での特性安定化
・RFフロントエンド, 同調回路, フィルタへの適合
・代表仕様例
▼ MPCI 10000シリーズ
インダクタンス 0.01µH～10µH, 周波数 7.9MHz～500MHz, 定格電流 0.75A, 動作温度 -55℃～+125℃
▼ MPCI 20000シリーズ
インダクタンス 0.01µH～1000µH, 周波数 0.79MHz～500MHz, 定格電流 1A, 動作温度 -55℃～+125℃

・適用市場：宇宙, 航空, 防衛
・高回転安定性, 極数最適化およびコギングトルクの低減
・真空含浸処理による耐振動固定および熱経路設計
・バランス修正による動的不釣合い（アンバランス）低減と機械強度の確保
・最適な絶縁システム選定, 耐電圧マージン設計およびトレーサビリティ確保

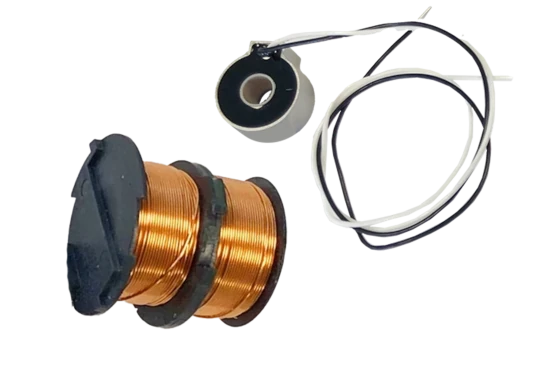

・適用市場：航空, 防衛
・直流およびパルス励磁における磁気応答設計
・ギャップ管理, 磁気飽和制御および発熱低減
・漏れ磁束の抑制および近傍機器への磁気干渉低減
・低渦電流損失および低ヒステリシス損失材料の選定

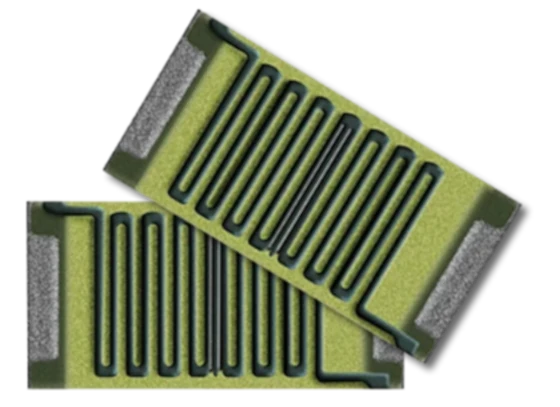

・適用市場：宇宙, 航空, 防衛
・高電圧バイアス下における安定性確保, 低リークおよび低ノイズ
・低VCR, 低TCRおよびパルス耐性の最適化
・高抵抗・高電圧定格と小型パッケージの両立による高密度実装の実現
・宇宙用基板および自動実装プロセスへの適合
・代表仕様例：
▼ HVCシリーズ
抵抗値 10kΩ～50GΩ, 定格電圧 150V～5000V, 許容差 0.1%～20%, TCR 25ppm/℃～200ppm/℃, 動作温度 -55℃～+150℃
▼ UHVCシリーズ
抵抗値 85MΩ～50GΩ, 定格電圧 150V～150000V, 許容差 0.1%～20%, TCR 25ppm/℃～200ppm/℃, 動作温度 -55℃～+150℃

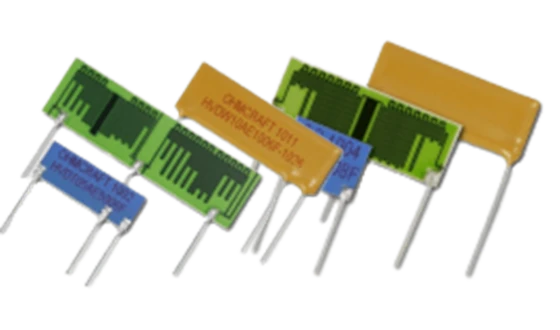

・適用市場：宇宙, 航空, 防衛
・数kV～数十kVの高耐圧および低リーク特性
・高エネルギー短パルス耐量および長期ドリフト抑制設計
・リード長, 形状, 沿面距離（クリープ距離）の設計最適化
・地上試験設備, 高圧電源周辺および宇宙機高圧モジュールへの適合
・代表仕様例：
▼ HVRシリーズ
抵抗値 100kΩ～4TΩ, 定格電圧 2000V～40000V, 許容差 0.1%～20%, TCR 25ppm/℃～200ppm/℃, 動作温度 -55℃～+150℃
▼ HVDシリーズ
抵抗値 100kΩ～2TΩ, 定格電圧 4000V～40000V, 許容差 0.1%～20%, TCR 10ppm/℃～50ppm/℃, 動作温度 -55℃～+150℃

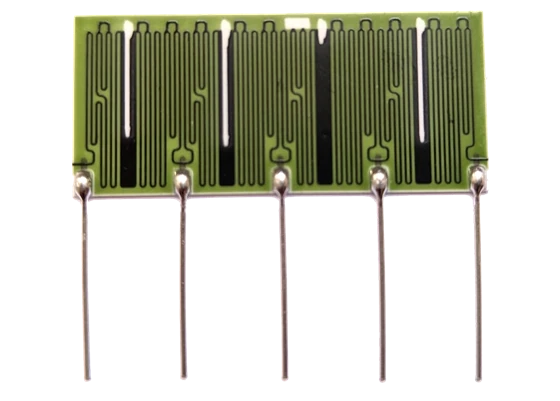

・レイアウト, 抵抗値, 比率, 放熱経路の個別最適化
・高精度な比率公差による分圧比およびゲイン精度の安定化
・ハーメチック封止および高清浄プロセスへの適合, 宇宙品質トレーサビリティの確保
・個別抵抗の集約による実装スペース削減および配線経路の簡素化
・代表仕様例：
▼ CNシリーズ 高電圧ネットワーク
抵抗値 10MΩ～2TΩ, 定格電圧 2000V～150000V, 比率 100:1, 1000:1, 許容差 0.1%～20%, 動作温度 -55℃～+150℃
▼ CNシリーズ 高抵抗アレイ
抵抗値 10MΩ～2TΩ, 定格電圧 2000V～150000V, 許容差 0.1%～20%, TCR 25ppm/℃～200ppm/℃, 動作温度 -55℃～+150℃

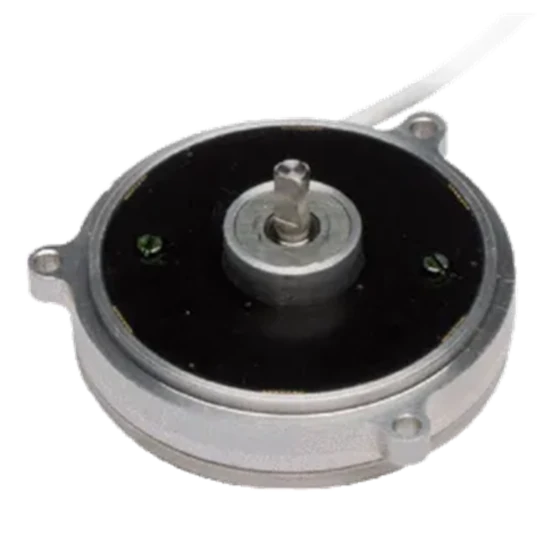

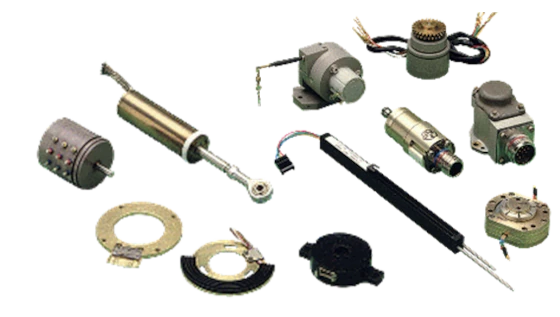

・適用市場：宇宙, 航空, 防衛
・高線形性, 低トルク, 長寿命を実現する導通設計
・薄型, 大径, 直線ストロークのラインアップによる機構制約への適合
・-55℃～+155℃の広範な温度範囲, 耐振動, 耐衝撃構造
・軸形状, マウント, シール構造, 抵抗値レンジのカスタム最適化
・代表仕様例：
▼ 7300シリーズ
筐体径 10mm～80mm, 動作温度 -55℃～+155℃, サーボ取付, ブッシング取付
▼ C0104シリーズ
外径 10.4mm, 厚み 5mm, 重量 2g, 動作温度 -55℃～+125℃
▼ R1504シリーズ
電気ストローク 10mm～150mm, 動作温度 -45℃～+125℃, IP50

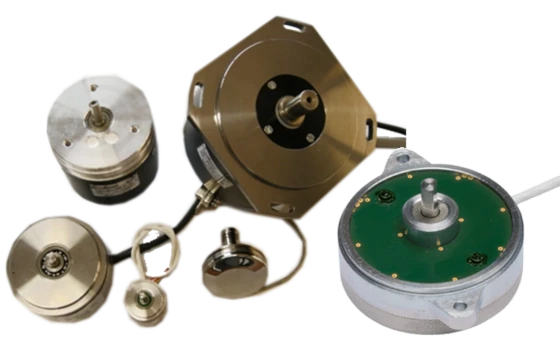

・適用市場：航空, 防衛
・高分解能, 低ジッタ特性による微小角度の安定検出
・薄型, 低慣性ハウジングによる省スペース化および低負荷設計
・-45℃～+115℃クラスの広温度範囲, 耐振動, 耐衝撃構造
・電気インターフェース, インデックス信号, コネクタ構成のカスタム対応
・代表仕様例：
▼ AE09シリーズ
外径 22mm, 分解能 最大 19bit, 回転速度 最大 300rpm, 動作温度 -45℃～+115℃, IP40

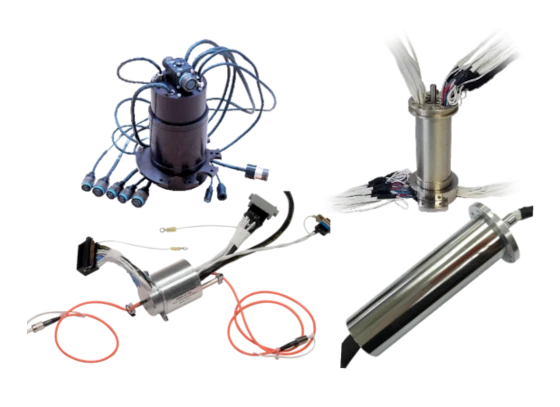

・適用市場：航空, 防衛
・小型, 中型, 高回転筐体レンジおよび中空軸オプションの展開
・電力, Gb Ethernet 1000Base-T, HD-SDI, 制御信号等の同時伝送
・低ノイズ, 低摩耗マルチフィンガーブラシ機構, モジュラー構造による長寿命, 高信頼性の実現
・レーダ, EO/IRタレット, 砲塔等回転機構への高回転, 多チャンネル実装に最適化された設計
・代表仕様例：
▼ 小型スリップリング
外径 最大50mm, 回路数 最大150ch, Gb Ethernet　1000Base-T, 中空軸 16mmオプション
▼ 中型スリップリング
外径 約100mm, 中空軸50mm, HD-SDI, Gb Ethernet 1000Base-T, 多チャンネル構成
▼ 高回転スリップリング
回転数 最大6,000rpm, 電力, 高速データ同時伝送, マルチフィンガーブラシ機構

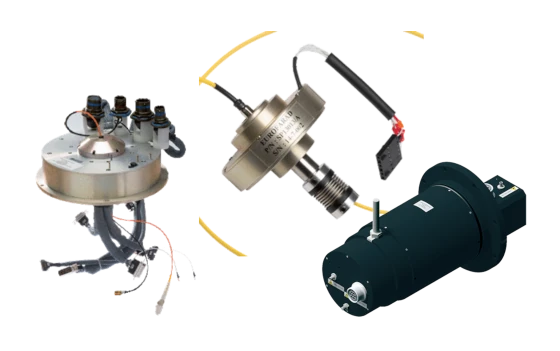

・適用市場：宇宙, 航空, 防衛
・スリップリング, FORJ（光ロータリージョイント）, RF-RJ, エンコーダを一体化したハイブリッド構成
・Lバンド高周波ロータリージョイント統合によるRF信号, 電力, データの一体伝送
・ターンキー統合およびカスタム設計によるインターフェース点数, 配線長, 実装工数の削減
・代表仕様例：
▼ ROJO シリーズ
Lバンド 高周波ロータリージョイント, 広帯域, 多チャンネル, 小型軽量
▼ スリップリング＋エンコーダ＋FORJ＋RF-RJ一体型
電力, Gb Ethernet, HD-SDI, RF, 光信号を単一モジュールで伝送

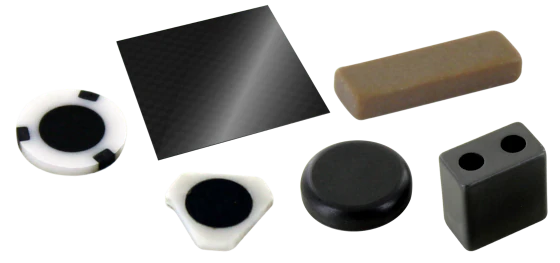

・適用市場：宇宙, 航空, 防衛
・アイソレータ, サーキュレータ, フェーズシフタ向けマイクロ波フェライト材料の展開
・高飽和磁化, 高キュリー温度材料による高出力ハンドリングの実現
・Y系, U系, NZ系等複数材料による周波数レンジ, 損失特性の最適化
・ブロック, ロッド, リングなど多様な形状, カスタム加工への対応
・代表仕様例
▼ Y1シリーズ
適用周波数 1.55GHz～10.9GHz, ガーネット系, 着磁 750Gauss～1,820Gauss
▼ Uシリーズ
適用周波数 1.55GHz～36GHz, スピネル系, 着磁 1,600Gauss～2,400Gauss
▼ NZシリーズ
適用周波数 1.55GHz～40GHz, スピネル系, 着磁 1,900Gauss～5,000Gauss

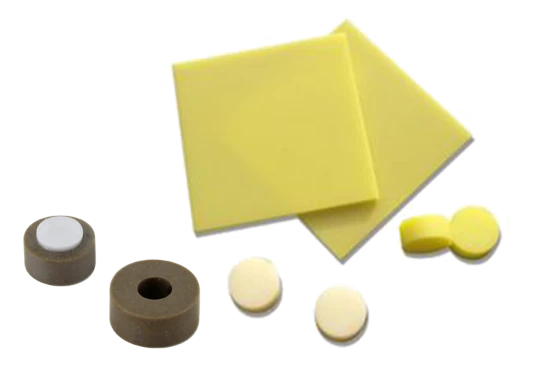

・適用市場：宇宙, 航空, 防衛
・高誘電率, 高Qマイクロ波用誘電体共振器のラインアップ
・Lバンド～ミリ波帯対応周波数レンジで用いられるフィルタ, DRO, デュプレクサ, マルチプレクサに適した特性
・ディスク, シリンダ, コーシャル等複数形状による実装自由度, 小型化の実現
・宇宙用途を含む高信頼グレード, カスタム仕様提供による設計最適化
・代表仕様例
▼ E4000シリーズ
適用周波数2.11GHz～33.25GHz, 比誘電率εr 約40～60, Q×f 最大150,000, フィルタ, DRO用途
▼ E6000シリーズ
適用周波数1.72GHz～27.15GHz, 比誘電率εr 約30～45, Q×f 最大 40,000, 汎用フィルタ, デュプレクサ用途
▼ E7000シリーズ
適用周波数5.90GHz～37.15GHz, 比誘電率εr 約70～90, Q×f 最大 250,000, 高Qミリ波フィルタ, 発振器用途

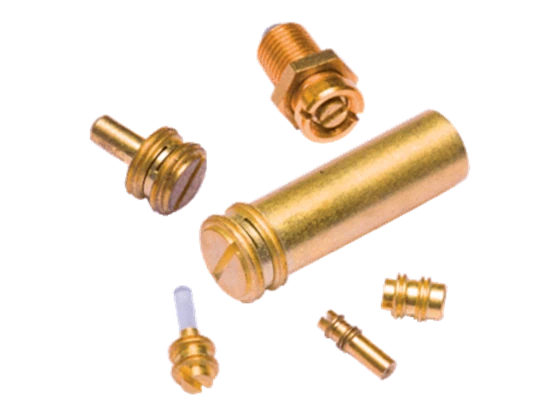

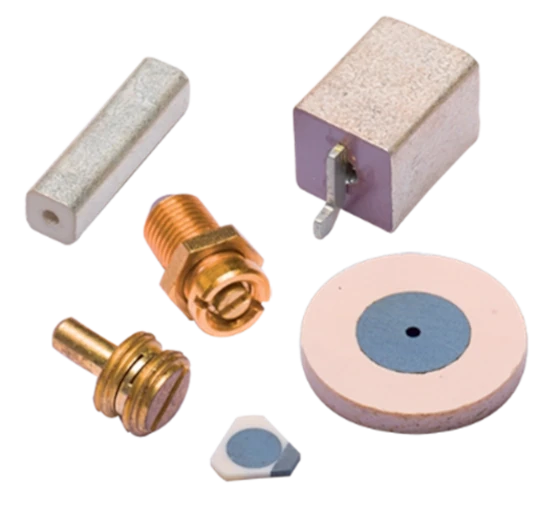

・適用市場：宇宙, 航空, 防衛
・合成フィルタ, インターデジタル, 導波路等キャビティ構造への挿入による周波数微調整
・自己ロック機構による高振動環境下での作業性, 同調再現性の両立
・メタリック, 誘電体（サファイア, クォーツ, アルミナ）, 抵抗体, Invarを含むラインアップにより損失と温度ドリフトを最適化
・Ka帯までの高周波狭帯域設計による高Q, 温度安定性の追求
・代表仕様例：
▼ AT 6926-x SL ROHSシリーズ
周波数帯 約 4.0GHz～12.0GHz, C, X帯クラス, 材質 ブラス, 自己ロック構造, ESA 3010準拠
▼ AT 6995-x ROHSシリーズ
周波数帯 約 8.0GHz～26.5GHz, X～K帯クラス, 材質 ブラス, 自己ロック構造, ESA 3010準拠
▼ カスタム Invar チューニングエレメント
周波数帯 約 12.0GHz～40.0GHz, Ku～Q帯クラス, 材質 Invar, 低熱膨張設計, ESA 3010準拠

・適用市場：宇宙, 防衛
・フィルタ, デュプレクサ, DRO, VCO向け低損失セラミック同軸共振器の展開
・Q 20,000@10GHzクラスの高Q, 高選択度共振構造
・2×2mm, 4×4mm, 6×6mm, 12×12mm等サイズ展開により小型, 中型RFモジュール設計に対応
・1/4波長型, 1/2波長型ラインアップによる周波数レンジ, 実装形態の最適化
・代表仕様例：
▼ Epsilon 90 1/4波長シリーズ
適用周波数 0.33GHz～2.92GHz, 端子なし仕様も選択可, フィルタ, デュプレクサ用途
▼ Epsilon 38.5 1/2波長シリーズ
適用周波数 1.05GHz～8.95GHz, 端子なし仕様も選択可, DRO, VCO用途
▼ Epsilon 21 1/2波長シリーズ
適用周波数 1.37GHz～12.00GHz, 端子なし仕様も選択可, 広帯域フィルタ用途

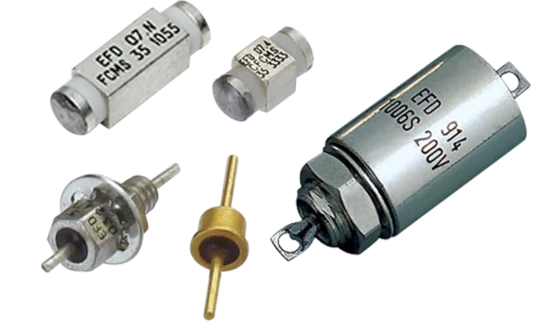

・適用市場：宇宙, 航空, 防衛
・電源, 信号ラインの伝導ノイズ広帯域減衰によるEMI, RFIの低減
・低ESR, 低ESLおよびC, L, π, T構成の組合せによる高い挿入損失, 広帯域減衰の両立
・スルーホール固定, ボルト固定, ケース実装など筐体実装に対応し, 多芯ラインやモジュール一体化を容易にする　
・代表仕様例
▼ DC L1 CIRCUITシリーズ
定格電圧 50V～600V, 容量 0.0012µFクラス, 電流 20A, Type Lセル構成の広帯域EMIフィルタ
▼ FC 035シリーズ
定格電圧 25V～200V, 容量 10pF～33,000pF, 電流 10A, ボルト固定のType Cセル構成EMIフィルタ
▼ FCMS 040シリーズ
定格電圧 25V～200V, 容量 1,000pF～100,000pF, 電流 20A, Type C, Type Lセル構成の高電流EMIフィルタ

・適用市場：航空, 防衛
・過酷な電磁環境, 過渡事象に対する高耐性設計によるTEMPEST, HEMP, 稲妻, IEMN環境への対応
・シールド, アース設計との組み合わせによるシステムEMC強化, 情報漏えいおよび誤動作リスクの低減
・電力ラインと制御, 通信ライン混在システムにおける減衰特性, インピーダンス整合の両立
・文書化された試験プロセス, 認証実績による規格適合, 認証取得支援
・代表仕様例
▼ FCシリーズ
定格電圧 100V～1,000V, 電流 最大 200Aクラス, 高減衰Cセル構成, TEMPEST, シェルター, ファラデーケージ用途
▼ FPシリーズ
定格電圧 100V～1,000V, 電流 最大 600Aクラス, 高減衰Pセル構成, エンジン保護, 大電力システム用途
▼ PIF MILシリーズ
定格電圧 28V～240V, 電流 10Aクラス, 制御線用EMC, TEMPEST, HEMPフィルタ, 無響室, シェルター用途
